Kollisionsschutz

GIGASENSE ist eine Fail-Safe-Anti-Kollisions-System / System zur Kollisionsvermeidung fuer Gleis gebunden Krane (EOT) oder aehnliche Geraete in rauer Industrieumgebung. Die GIGASENSE Anti-Kollisions-System ist einfach zu bedienen, robust, wartungsfrei installieren und verfuegt ueber eine integrierte Selbstdiagnose, um das System zu ueberwachen. Die Mikrowellen-Technologie macht es besonders geeignet fuer Stahl-Werk, Hafen und dergleichen Umgebungen.

Funktion

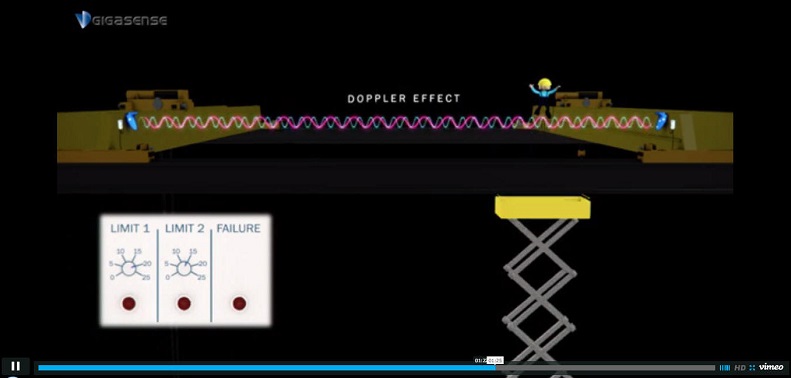

Gigasense Anti-Kollisions-System steuert und schuetzt spurgebundenen Krane und aehnliche Maschinen, Controlling Entfernung, Geschwindigkeit und Richtung. Jede Einheit A und B besteht aus einer aktiven Antenne und einem Relais-Box. Die Antenne sendet ein Mikrowellen-Signal in die entgegengesetzte System. Durch die Verwendung von Doppler-Technik kann der Abstand, Geschwindigkeit und Bewegung gesteuert und verwaltet werden ueber die Relais-Box. Es gibt 3 Relais in der Relais-Box:

  • Relais 1 = Warnung (Geschwindigkeitsreduzierung).
  • Relais 2 = Haelt Kranbewegung.
  • Relais 3 = Funktion kontrollieren.

Sicherheit

Gigasense Anti-Kollisions-System / System zur Kollisionsvermeidung schuetzt Menschen und Sachwerte. Das System verfuegt über eine eingebaute Selbstdiagnose-Funktion, die die Performance des Systems ueberwacht alle drei Sekunden.

Wirtschaft

  • Cuts Kran Reparaturen, Ausfallzeiten und Kosten.
  • Einfach und unkompliziert zu installieren.
  • Wartungsfrei

Technische Daten

Arbeitsbereich: 2-25 m
Geschwindigkeitsbereich: 0,1 - 5 m/s
Geschwindigkeitsabhaengigkeit
(einstellbar):		 0 - 7 m pro m/s effektiver Geschwindigkeit
Minimale Annaeherungs-geschwindigkeit: 0,1 - 1 m/s

Ausgaenge:




 		 3 Wechselrelais-Kontakte  2000 VA / 8 A für beide  Entfernungen u. Fehlereigensicherheit. Die Funktion Lim. 1 kann auch pulsierend  geschaltet werden  fuer z.B. 1 Warnleuchte
Speisespannung:
 		 220 V, 50/60 Hz / 9 VA,  110 V-Ausruestung moeglich
Transponder-Batterie:
Groeße, Lebensdauer		 Lithium 3,6 V, 1/2 AA-
> 10 Jahre bei Dauergebrauch
Zulaessige Umgebungstemperatur: -25°C - +70°C  (-30° - +70°C moeglich)
Uebertragungsfrequenz:
 		 9,4 – 10,7 GHz, 3 cm Band  abhaengig von oertlicher Zulassung
Frequenzstabilitaet innerhalb der Umgebungstemperatur: -25° - +55°C < 100 KHz/C
Ausgangsleistung der Antenne: nominell 0,5 mW
Frequenzmodulation: 1 MHz, max.
Abmessungen + Gewichte:
Hoehe x Breite x Tiefe 		Antenne: 428 x 350 x 265 mm 4,0 kg
Relaisgehaeuse: 175x125x75mm 0,8kg
