Kranwaage

Die PIAB Kranwaage wird im Innen- und Außenbetrieb zur mechanischen Kraft- und Gewichtsmessung eingesetzt.
Sie ist für Kraftmessungen bei Zerreißversuchen sehr gut geeignet,
da der Schleppzeiger den jeweiligen Höchstwert festhält.



Funktion

Der Zeiger wird über ein federbelastetes Übertragungssystem durch die Zugstange angetrieben. Dieser Mechanismus ist vollkommen unempfindlich gegen stoßartige Be- und Entlastungen. Das kraftaufnehmende Federpaket besteht aus einzelgefertigten Tellerfedern, die so bemessen sind, dass Ermüdungserscheinungen
sowie Überlastungen nicht auftreten.

Sicherheit

Der Sicherheitsfaktor ist grösser als 5:1 (garantierter Bruchwiderstand des 5-fachen vom max. Messbereich). Dir Prüfungen wurden bei der Schw. Staatl. Materialprüfanstalt durchgeführt. Die Kranwaagen können ohne Einfluss auf die Messgenauigkeit 100% überlastet werden.

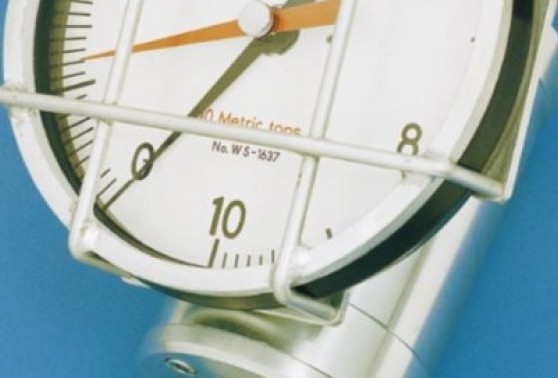

Die Skala ist durch ein Akrylglas und ein kräftiges Gitter geschützt.
Die Kranwaagen der Typen WA-WG besitzen Aufnahmeösen aus gesenkgeschmiedetem Stahl, SIS 2174 - St52-3N, DIN 17100 - mit einer Kerbschlagfestigkeit bis -20°C.
Der O-Ring der Zugstange wird zusätzlich durch eine Neoprenmembran geschützt.
Bei sehr schnellen Entlastungen, z.B. bei Zerreißversuchen, wird die Rückbewegung der Zugstange durch eine Spezialtellerfeder (Dämpfungsfeder) gedämpft.
Die PIAB Kranwaage ist als tragendes Element für den Dauerbetrieb an Hebezeugen sowie zur Kontrolle von Prüfgewichten bei Kranprüfungen vom Schwed. Reichsamt für Arbeiterschutz und Gewerbeaufsicht zugelassen.

Korrosionsschutz

Die PIAB Kranwaage ist vollkommen druckdicht gekapselt. Jedes Gerät wird mit Überdruck geprüft, wobei kein Druckverlust auftreten darf. Die Geräte sind außen verzinkt und chromatisiert. Für den Einsatz in aggressiver Umgebungsluft (Säuredämpfe etc.) kann die Kranwaage zusätzlich mit einer Epoxylackierung geschützt werden.

Technische Daten

Messfehler: Max. ± 0,5% vom Skalenendwert
Arbeitstemperatur: Max. +60°C
Tarierung: Ca. 10%
Skaladurchmesser: 285 mm
Skala: Weiß mit schwarzer Beschriftung
Skalenteilung: Kann in allen bekannten Einheiten ausgeführt werden.
Zeigerausschlag: Ca. 330°


Anwendungsbeispiele ...

Laufkran zur Gewichtsmessung
