Dynamometer

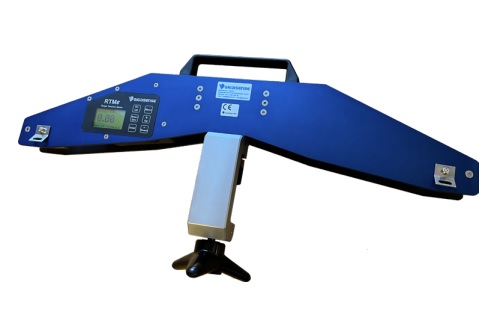

Seilkraftmesser RTM

Die PIAB RTM Seilspannungsmesser ist sehr einfach und praktisch zu bedienen. Halten Sie einfach und "Clip" es um das Seil zu testen und nutzen die großen Handschraube, um das Seil zu einem festen Winkel abzulenken. Die resultierende Kraft wird die Wägezelle beeinflussen und messen Sie die Spannung im Seil. Das resultierende Signal wird digital verarbeitet und in einem ausgewählten vorprogrammierten Abschluss angezeigt. Die PIAB RTM 20D kann in kN, KLBS oder in Tonnen gestaffelt werden.

Funktion

Die PIAB RTM 20D wurde entwickelt, um die Spannung in festen oder stationären Seilen oder Kabeln dh Abspannseile für Masten und Türme oder andere abgespannten Konstruktionen schnell und genau zu messen.Die PIAB RTM 20D wird auch sehr nützlich, um die Spannung in Overhead-Tragseile für die Eisenbahnfahrleitungen sein.

PIAB RTM 20D kann verwendet werden, um Spannungskräfte bis zu 20 t metrischen und für Seile mit einem Durchmesser von bis zu 38 mm zu messen. Dank der Verwendung der Mikroprozessortechnik PIAB RTM 20D kann für bis zu 10 verschiedene Seil Abmessungen / Typen kalibriert werden. Die Digitalanzeige Display zeigen deutlich die Spannung des Drahtseils ausgewählt. Keine Kalibrierungstabellen erforderlich sind. Wenn für ein bestimmtes Seil kalibriert wird eine Genauigkeit von 0,5-2% der Nennkapazität der Regel erhalten.

Sicherheit

Die PIAB RTM 20D ist ein empfindliches Testinstrument für die schnelle, handliche und genaue Prüfung von vorgespannten stationären Seile. Dank der Konstruktion des Gerätes kann es vorübergehend bis zu 100% ihrer Nennkapazität, ohne die Genauigkeit des Instruments zu beeinflussen lastet werden. Dank temperierten Außenseilstützen und einem Zentrum Spannbacke gibt das Gerät eine lange Lebensdauer mit genauen Messungen. Die RTM-20D ist in einem robusten und leichten Transportkoffer (760 x 400 x 170 mm) für einfache Handhabung und Schutz des Instruments ausgeliefert.

Technische Daten

Steuergerät: Mikroprozessor.
Kalibrierung: PIAB RTM 20 D kann bis zu 10 verschiedene Seile kalibriert werden.Lastüberwachung mit RTM 20D nicht mit der Installation stören.
Genauigkeit: 2-6% max. Nennkapazität, je nach Seilkonstruktion.
Temperaturbereich: -20 ° C bis +70 ° C (Standardelektronik zur Lastüberwachung Instrumente vertragen nur Temperaturen bis 0 Grad Celsius).
Überlastsicherung: Die RTM 20D wird vorübergehend 100% Überlast standhalten, ohne die Genauigkeit zu beeinträchtigen.
Schutzklasse: Druckdichte, entspricht IP 67 nach IEC 529
Gewicht: 6,2 kg. Schulterriemen für Vor-Ort-Mobilität und ausgestattet Sperrholzkiste für den Transport.
Gehärtete Backen Verschleiß zu minimieren und zu pflegen Genauigkeit.





Anwendungsbeispiele ...

Tension control in lightning protection wire Draht-Inspektion ...

High mast construction in Finland Mast-Konstruktion ...






 Klicken Sie hier, um zu sehen, wie der
 Seilspannungsmeter funktioniert
