Überlastschutz LKV

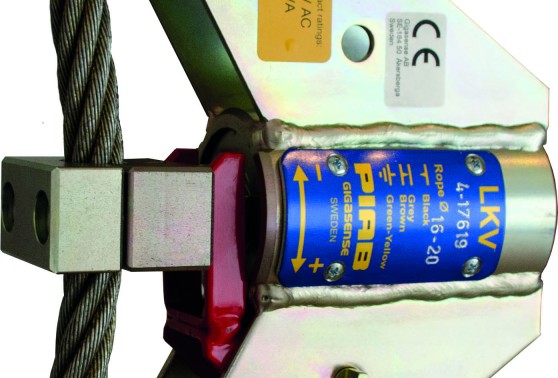

Der PIAB LKV wird als Überlastschutz oder Schlaffseilsicherung an Hebevorrichtungen eingesetzt. Das Gerät wird für Kräfte bis zu 16.000 kp im einfachen Seilstrang und für max. 44 mm Seildurchmesser hergestellt.

Funktion

Der PIAB LKV wird am feststehenden Seil montiert. Das Seil wird durch das Rollenpaar und die Seilklemmbacke auf einen kleinen Winkel abgelenkt. Bei Belastung verringert sich dieser Winkel, da das Seil das Bestreben hat, sich gerade zu richten. Die dadurch an der Seilklemmbacke entstehende Kraft wird über die Zugstange auf das Federelement gegeben. Beim eingestellten Schaltwert löst der eingebaute Mikroschalter, der über die Zugstange betätigt wird, eine schließende bzw. öffnende Funktion aus. Durch Vorspannung des Federpaketes der Lastzelle erfolgt eine Bewegung der Zugstange erst dann, wenn 25% der Nennlast vor dem jeweiligen Schaltpunkt erreicht sind. Um eine höchstmögliche Genauigkeit zu erreichen, ist der LKV mit gehärteten Rollen und präzis ausgeformten Seilrillen versehen. Die Rollen und die Seilklemmbacken werden zwecks einwandfreier Anpassung an die Seildurchmesser mit Seilrillen in Abstufungen von 4 mm gefertigt. Die Rollen sollten eigentlich nicht als Rollen betrachtet werden, sondern als bewegliche Auflagepunkte, da bei voller Belastung einschl. der Seildehnung eine Rollendrehung von ca. 0, 6 mm auftritt.

Sicherheit

Der LKV verändert durch seinen einfachen Anbau nicht die Krankonstruktion. Die Sicherung des eingestellten Schaltpunktes erfolgt durch ein Vorhängeschloss, so dass eine unbefugte Verstellung ausgeschlossen ist. Auch beim Einsatz am neuen Seil bleibt - trotz der erfahrungsgemäss auftretenden Veränderungen des Seildurchmessers - der eingestellte Schaltpunkt konstant. Der LKV ist vollkommen druckdicht gekapselt. Dadurch können Funktionsstörungen durch Staub, Schmutz, Feuchtigkeit und Vereisung nicht auftreten. Das kraftaufnehmende Element besteht aus einzelgefertigten Tellerfedern, die so bemessen sind, dass Ermündungserscheinungen sowie Überlastungen ausgeschlossen sind. Ohne Einfluss auf die Reproduzierbarkeit des Schaltpunktes kann der LKV um 100% überlastet werden.

Korrosionsschutz

Der PIAB LKV ist vollkommen druckdicht gekapselt. Jedes Gerät wird mit Überdruck geprüft, wobei kein Druckverlust auftreten darf. Entspricht der Schutzart IP67 gemäss IEC 529. Der PIAB LKV ist außen verzinkt und gelb chromatisiert. Die Lager der Rollen sind durch O-Ringe abgedichtet und mit MoS2 gefettet. Für den Einsatz in aggressiver Umgebungsluft (Säuredämpfe etc) kann der LKV in polyesterlackierter Ausführung geliefert werden.

Technische Daten

Anwendungsbeispiele ...
