MikroTest

MikroTest

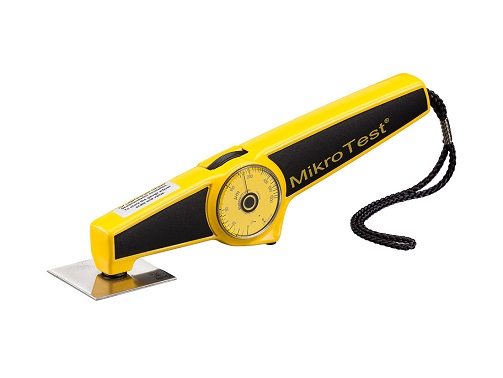

Das MikroTest ist ein sehr robustes Schichtdickenmessgerät, das nach dem magnetischen Haftkraftverfahren die Dicke von nichtmagnetischen Schichten auf Stahl misst.

Die Spezialausführungen der Serie MikroTest Ni messen die Dicke von galvanischen Nickelbeschichtungen auf Stahl (MikroTest NiFe 50) bzw. auf nicht-ferromagnetischen Untergründen (MikroTest Ni 50 und Ni 100).

Das MikroTest ist unempfindlich gegen Lösungsmittel und aufgrund seines Metallgehäuses sehr robust.

Die Magnete erhalten bei dem speziellen ElektroPhysik-Produktionsverfahren eine hohe Langzeitstabilität und bleiben über Jahrzehnte innerhalb der Toleranz.

Anwendung

Zerstörungsfreie Messung von:

  • Unmagnetischen Schichten wie Lacke, Emails, Chrom und Zink auf ferromagnetischen Grundwerkstoffen (z.B. Stahl)
  • Galvanischen Nickelschichten auf Stahl (nur Modell NiFe 50)
  • Galvanischen Nickelschichten auf nicht-ferromegnetischen Untergründen (z.B. Aluminium, Kupfer, Kunststoff, etc.) (nur Mod. Ni 50 & Ni 100)

Leistungsmerkmale

  • Robustes Zinkdruckgussgehäuse
  • Langzeitstabiler Magnet durch spezielles ElektroPhysik-Herstellungsverfahren
  • Messbereich bis 20 mm
  • Durch Gewichtskompensation in allen Lagen einsetzbar: Waagerecht, senkrecht, überkopf
  • Messung auch auf gekrümmten Oberflächen
  • Batterieloser Betrieb

Lieferumfang

  • Gerät MikroTest
  • Bedienungsanleitung
  • Softtasche

Varianten

MikroTest 5

Manueller Antrieb des Mess-Mechanismus. Das Messrad wird an den vorderen Anschlag gedreht und dann langsam von Hand zurückgedreht bis sich der Magnet vom Messgegenstand löst.

MikroTest 5 G
Messbereich 0 - 100 µm, speziell für Galvanik- und Lackschichten auf Stahl

MikroTest 5 F
Messbereich 0 - 1.000 µm, speziell für Lackschichten auf Stahl



MikroTest 6

Automatischer Antrieb des Mess-Getriebes durch Federaufzugspeicher. Vor der Messung wird das Messrad bis zum Anschlag gedreht und das eingebaute Hemmgetriebe führt nach Start die Messung automatisch durch.

MikroTest 6 G
Messbereich 0 - 100 µm, speziell für Galvanik- und Lackschichten auf Stahl

MikroTest 6 F
Messbereich 0 - 1.000 µm, speziell für Lackschichten auf Stahl

MikroTest 6 S3
Messbereich 0,2 - 3 mm, speziell für Email, Kunstoff oder Gummi auf Stahl

MikroTest 6 S5
Messbereich 0,5 - 5 mm, speziell für Email, Kunstoff oder Gummi auf Stahl

MikroTest 6 S10
Messbereich 2,5 - 10 mm, speziell für Email, Kunstoff, Gummi oder Brandschutzbeschichtungen auf Stahl

MikroTest 6 S20
Messbereich 7,5 - 20 mm, speziell für Email, Kunstoff, Gummi oder Brandschutzbeschichtungen auf Stahl

MikroTest 6 Ni50
Messbereich 0 - 50 µm, zur Messung von galvanisch aufgebrachten Nickelschichten auf nicht-ferromagnetischen Untergründen

MikroTest 6 Ni100
Messbereich 0 - 100 µm, zur Messung von galvanisch aufgebrachten Nickelschichten auf nicht-ferromagnetischen Untergründen

MikroTest 6 NiFe50
Messbereich 0 - 50 µm, zur Messung von galvanisch aufgebrachten Nickelschichten auf Stahl


Technische Daten

Bereich:



6 S3:
6 S5:
6 S10:
6 NiFe50:
0,2 mm - 3 mm
0,5 - 5 mm
2,5 - 10 mm
0 µm - 50 µm
Anwendung:





6 S3; 6 S5; 6 S10

Email, Kunststoff, Gummi aus Stahl*
6 NiFe50
galv. Nickel auf Stahl*
* Stahl: ST 33 bis ST 60

Messabweichung:




6 S3:
6 S5:
6 S10:
6 NiFe50:
6 NiFe50:
± 5 % - vom Messwert
± 5 % - vom Messwert
± 5 % - vom Messwert
± 2 µm
+ 8 % - vom Messwert
kleinste Messfläche:



6 S3:
6 S5:
6 S10:
6 NiFe50:
Ø 30 mm
Ø 50 mm
Ø 50 mm
Ø 20 mm
Kleinster Krümmungsradius:






6 S3:
6 S3:
6 S5:
6 S5:
6 S10:
6 S10:
6 NiFe50:
6 NiFe50:
15 mm - konvex
25 mm - konkav
15 mm - konvex
25 mm - konkav
15 mm - konvex
25 mm - konkav
10 mm - konvex
25 mm - konkav
Kleinste Dicke des Grundwerkstoffes:


6 S3:
6 S5:
6 S10:
6 NiFe50:
1,0 mm
1,0 mm
2,0 mm
0,5 mm
Umgebungstemperatur: -20 °C - 100 °C
Abmessungen und Gewicht:

Gerät 215 mm x 55 mm x 29 mm

Koffer 235 mm x 185 mm x 46 mm
Koffer mit Gerät: ca. 560 g
