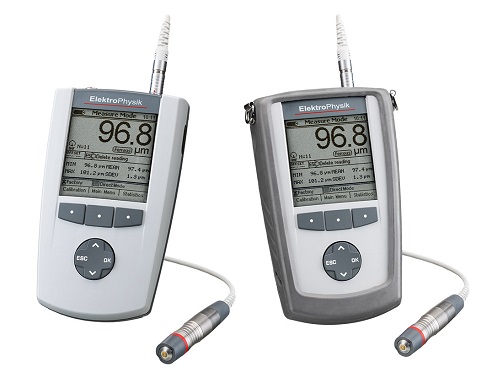

MiniTest 7400

MiniTest 7400

High-End-Schichtdickenmessgerät mit einer grossen Auswahl externer, auswechselbarer Sensoren.

Das Grafik-Display ermöglicht die direkte Anzeige von statistischen Kennwerten, Trend- und Histogramm-Diagrammen und vereinfacht die Bedienerführung.

Das Schichtdickenmessgerät MiniTest 7400 ermöglicht die Messung von unmagnetischen Schichten (Farbe, Kunststoff, Chrom, etc.) auf ferromagnetischem Untergrund (Stahl) sowie von isolierenden Schichten (Lack, Email, Kunststoff, etc.) auf leitenden Untergründen (Aluminium, Kupfer, Edelstahl).

Mit dem MiniTest 7400 ist eine breite Vielfalt an Messaufgaben lösbar, von dünnsten Schichten im Sub-Mikrometerbereich (z.B. galvanische Schichten), schwierigen Messobjekt-Geometrien (z.B. Messung auf Stahlstiften, in Vertiefungen und Bohrungen, etc.) bis hin zu Dickschichten (z.B. Flammschutzschichten im Stahlbau, Gummierungen, etc.).Die SIDSP-Sensoren sind technologisch führend und aufgrund des Produktionsprozesses einmalig in ihrer Genauigkeit und Reproduzierbarkeit. Trotz der hohen Genauigkeit sind die Sensoren verschleissfest und halten selbst jahrelangem Einsatz auf rauen Oberflächen stand. Jeder Sensor wird im Werk vollautomatisch getestet und mit einer 50-Punkt-Kalibrierung versehen, die selbst kleinste Abweichungen korrigiert. Zusätzlich wird jeder Sensor in der Produktion einem Klimazyklus unterzogen und kann dadurch Temperatureinflüsse auf das Messergebnis automatisch korrigieren.

Das Schichtdickenmessgerät MiniTest 7400 wird über eine grafische Oberfläche bedient und bietet die von einem PC bekannten Bedienhilfen: Kontextspezifische Hilfe, die Ablage der Messdaten in Ordnerstrukturen und die Navigation durch Menüs mit Symbol- und Textanzeige; die Bedienerführung steht in 4 Sprachen zur Verfügung, weitere sind in Vorbereitung.



Anwendung

Zerstörungsfreie Messung von:

  • Unmagnetischen Schichten wie Lacke, Emails, Chrom und Zink
        auf ferromagnetischen Grundwerkstoffen (z.B. Stahl)
  • Isolierenden Schichten wie Lacke und Eloxal auf NE-Metallen
        (z.B. Aluminium)

Messverfahren

  • magnet-induktiv (F-Sensoren) (DIN EN ISO 2808, Verfahren 7C)
  • Wirbelstrom (N-Sensoren) (DIN EN ISO 2808, Verfahren 7D)

Leistungsmerkmale

  • Präzisions-Schichtdickenmessung bis 100 mm
  • Erhöhte Genauigkeit und Reproduzierbarkeit durch Sensor-
        integrierte digitale Signalverarbeitung (SIDSP®)
  • Universal-Sonde mit automatischer Substraterkennung für
        schnelle Messungen auf Stahl und auf NE-Metallen
  • Verschleissfeste Sonden mit nahezu unbegrenzter
        Lebensdauer
  • Optimale Temperaturkompensation
  • Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der
        Werkskalibrierung
  • Bedienerführung in 6 Sprachen
  • Infrarot-Datenübertragung (IrDA) zum PC und Drucker
Lieferumfang

  • Gerät MiniTest 7400
  • Software MSoft 7 Professional
  • Bedienungsanleitung deutsch/englisch/französisch/spanisch
  • Kurzbedienungsanleitung
  • 4 x AA-Batterien, Typ LR06
  • Kunststoff-Transportkoffer

Technische Daten

  • Siehe Datenblatt MiniTest 7400


Anwendungsbeispiele ...
