Die ElektroPhysik Schichtdickenmessgeräte der Serie MiniTest 725 / 735 / 745 zählen zu den genauesten und vielseitigsten Geräten zur Schichtdickenmessung. Die besonderen Highlights dieser Gerätefamilie sind:

  • Digitale Messwertverarbeitung im Sensor
  • Alle Sensoren sind kabellos an das Schichtdickenmessgerät MiniTest 745
        anschliessbar
  • Verschleissfeste Sensoren
  • Messbereich bis 15 mm Schichtdicke
  • Grafische Menüsteuerung und Hinweistexte in 20 Sprachen

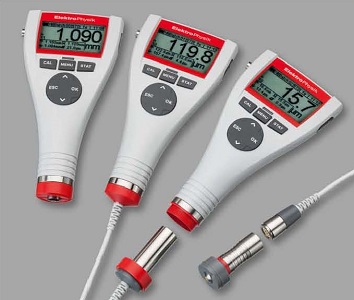

Das Schichtdickenmessgerät ist in 3 Ausführungen erhältlich:

  • MiniTest 725: Der Sensor ist in das Messgerät integriert
  • MiniTest 735: Der Sensor ist über ein Kabel mit dem Messgerät verbunden.
  • MiniTest 745: Der Sensor kann wahlweise in das Messgerät eingesteckt
        werden (das entspricht einem integrierten Sensor), über ein Kabel an das
        Messgerät angeschlossen werden oder drahtlos via Bluetooth mit dem
        Gerät verbunden werden.




























Die Schichtdickenmessgeräte der Serie MiniTest 700 ermöglichen die zerstörungsfreie Messung der Schichtdicke von unmagnetischen
Schichten (Farbe, Kunststoff, Chrom und andere galvanische, nichtmagnetische Schichten, etc.) auf ferromagnetischen Untergründen (Stahl / Eisen) sowie von isolierenden Schichten (Lack, Email, Kunststoff, Eloxal, etc.) auf leitenden Untergründen (Aluminium, Kupfer, Titan, austenitischem Edelstahl).

Sensoren

Mit unserer jahrzehntelangen Erfahrung in der Entwicklung von Schichtdickenmessgeräten und Spezial-Sensoren sowie dem Einsatz modernster Technologien haben wir mit den SIDSP-Sensoren unseren Führungsanspruch im Markt der zerstörungsfreien Schichtdickenmessung erneut behauptet.

SIDSP ist die Abkürzung für "Sensor Integrated Digital Signal Processing" und beschreibt, dass die Erfassung, Filterung und Verarbeitung der Messwerte durch einen speziellen Mikroprozessor (DSP) im Kopf des Sensors erfolgt.

Die Vorteile dieser Messtechnik für Ihre Anwendung:

  • Überdurchschnittliche Präzision und Wiederholgenauigkeit
  • Temperaturkompensation über den gesamten Messbereich
  • Verschleissgeschützte, polierte Sondenpole
  • Hohe Störfestigkeit gegenüber EMV-Einflüssen
  • Messbereich bis 15 mm Schichtdicke
  • Interne Kennlinien mit bis zu 50 Stützpunkten (Kalibrierung ab Werk)
  • Automatische Kompensation des Leitwerts bei NE-Metallen

So vielfältig die Messaufgaben sind – so vielfältig sind unsere Messgeräte und Sensoren.

Wir beraten Sie gerne bei der Auswahl geeigneter Schichtdickenmessgeräte und Sensoren: Nehmen Sie unser Angebot an und rufen Sie uns an oder schreiben Sie uns eine Mail. Wir werden mit Ihnen zusammen die optimale Konfiguration ermitteln und Sie auch später beim Einsatz des Messgeräts gerne beraten. Die Beratung ist Teil unserer Verpflichtung dem Kunden gegenüber und erfolgt selbstverständlich kostenlos.


Einsatzgebiete

Aufgrund des kompakten Designs und der Vielfalt der anschliessbaren Sensoren kann das Schichtdickenmessgerät MiniTest 725 / 735 / 745 für die unterschiedlichsten Messaufgaben eingesetzt werden.

  • Für die Messung auf Kleinteilen, auf dünnen Metallstegen oder in
        Nuten kommen unsere Miniatursensoren zum Einsatz,die den weltweit
        kleinsten Messkopf mit einem Durchmesser von 2,5 mm haben.
  • Für den Karosseriebereich sind Spezial-Sensoren verfügbar, die eine
        verringerte Empfindlichkeit gegenüber Einflüssen durch die Geometrie
        des Werkstücks bzw. die Dicke des Karosserieblechs haben.
  • Im Flugzeugbau werden unterschiedliche Legierungen auf Basis von
        Aluminium bzw. Titan eingesetzt, die eine besondere Messtechnik
        verlangen. Unsere Schichtdickenmessgerät MiniTest 700  kompensiert
        automatisch die unterschiedlichen Leitwerte und kann ohne erneute
        Kalibrierung auf verschiedenen NE-Untergründen messen.
  • Zur Messung in Nuten, Bohrungen und an schwer zugänglichen
        Stellen stehen spezielle Rohr-Sensoren zur Verfügung.
  • Im Bereich des groben Korrosionsschutzes, z.B. bei grossen
        Stahlkonstruktionen (Brücken- und Schiffbau), werden grosse Mengen
        Messwerte vor Ort aufgenommen und später ausgewertet. Hier
        bezeichnet man diese Messgeräte häufig als Lackdickenmessgerät.
  • Für Umgebungen mit hoher Staub- und Feuchtigkeitsbelastung
        (Baustellen, Werften, etc.) sind die robusten Heavy-Duty-Sensoren
        vorgesehen, bei denen der Messkopf vielfältigen Umwelteinflüssen
        standhält.
  • Wenn Sie dickere Beschichtungen zu messen haben wie z.B.
        Brandschutzschichten oder Spezialbeschichtungen im
        Rohrleitungsbau, dann können Sie mit dem Sensor F 15 bis zu 15 mm
        Schichtdicke auf Stahl messen.
  • Für die Messung auf stark abrasiven Oberflächen mit hoher Rautiefe
        steht ein Spezialsensor zur Verfügung.
  • Im Qualitätssicherungs-Labor können die Geräte entweder via USB
        oder via Bluetooth an Ihre PCs angeschlossen werden um die
        Messdaten dort weiterzuverarbeiten, z.B. mit der CAQ-Software
        QUIPSY.

Messmodi

  • Einzelmodus
        Bei der Messung im Einzelmodus können pro Minute bis zu 70
        Messwerte aufgenommen und gespeichert werden
  • Kontinuierlicher Modus

    Im kontinuierlichen Modus werden bis zu 20 Schichtdickenwerte pro
        Sekunde ermittelt. In diesem Modus können Sie z.B. die dünnste oder

    dickste Stelle ermitteln und dann in der Messreihe speichern.

Bedienung

Die Bedienung erfolgt menügesteuert über eine grafische Oberfläche. Hinweis- und Hilfstexte in 20 Sprachen unterstützen Sie bei den Einstellungen.

Die vordefinierten Kalibrierprozeduren unterstützen Sie bei der Durchführung von Kalibrierungen gemäss internationaler Normen (ISO, SSPC, etc.).

Für die Messung auf rauen Oberflächen steht eine gesonderte Benutzerführung zur Verfügung.


Datenübertragung

Die in den Geräten MiniTest 725/735/745 gespeicherten Messdaten können via USB oder Bluetooth an PCs, Tablets oder Smartphones übertragen werden. Sie können in den Geräten MiniTest 725 und 735 bis zu 10.000 Messwerte speichern, im MiniTest 745 bis zu 100.000 Messwerte.

Dadurch haben Sie die Möglichkeit, die Messwerte vor Ort aufzunehmen und zu einem späteren Zeitpunkt auszuwerten und zu archivieren.

Im Lieferumfang des Geräts ist die Datenübertragungssoftware MSoft 7 basic enthalten. Mit der erweiterten Auswertungssoftware MSoft 7 professional können die Messdaten verwaltet und ausgewertet werden.


An
wendung

Zerstörungsfreie Messung von:

  • Unmagnetischen Schichten wie Lacke, Emails, Chrom und Zink
        auf ferromagnetischen Grundwerkstoffen (z.B. Eisen / Stahl)
  • Isolierenden Schichten wie Lacke und Eloxal auf NE-Metallen (z.B.
        Aluminium, Kupfer, Zinkdruckgus, etc.)

Messverfahren

  • magnet-induktiv (F-Sensoren) (DIN EN ISO 2808, Verfahren 7C)
  • Wirbelstrom (N-Sensoren) (DIN EN ISO 2808, Verfahren 7D)

Leistungsmerkmale

  • Präzisions-Schichtdickenmessgerät bis 15 mm Schichtdicke
  • USB- und Bluetooth-Schnittstelle zur Datenübertragung
  • Erhöhte Genauigkeit und Reproduzierbarkeit durch Sensor-integrierte
        digitale Signalverarbeitung (SIDSP®)
  • Alle Sensoren sind drahtlos an das Gerät MiniTest 745 anschliessbar
  • Universal-Sonde mit automatischer Substraterkennung für schnelle
        Messungen auf Stahl und auf NE-Metallen
  • Verschleissfeste Sonden mit nahezu unbegrenzter Lebensdauer
  • Messwertspeicher für bis zu 100.000 Messwerte
  • Optimale Temperaturkompensation
  • Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der
        Werkskalibrierung
  • Integrierte Bedienerführung in bis zu 20 Sprachen

Lieferumfang

  • Schichtdickenmessgerät MiniTest 725, 735 oder 745
  • SIDSP® Sensor nach Wahl
  • Umhängetasche mit Gürtelclip
  • Kalibrierset mit Kalibrierstandards und Referenz-Nullplatte(n)
  • Bedienungsanleitung deutsch, englisch, französisch und span. auf CD
  • Datenübertragungsprogramm MSoft 7
  • 2 Batterien AA / LR-06 / Mignon

Varianten

MiniTest 725

  • interne Sonde
  • speichert bis zu 10.000 Messwerte in 10 Gruppen

MiniTest 735

  • externe Sonde über Kabel verbunden
  • speichert bis zu 10.000 Messwerte in 10 Gruppen

MiniTest 745

  • auswechselbare Sonden
  • die Sonden sind sowohl intern einsteckbar, über Kabel extern
        anschliessbar als auch drahtlos via Bluetooth anschliessbar
  • speichert bis zu 100.000 Messwerte in 100 Gruppen

Technische Daten

Eigenschaft Wert
Sensorausführung
MiniTest 725   fest eingebaut, nicht wechselbar
MiniTest 735   extern über Kabel verbunden
MiniTest 745   intern / extern wechselbar
Messwertspeicher
MiniTest 725   10
MiniTest 735   10
MiniTest 745   100
Speicherbare Messwerte insgesamt
MiniTest 725   10.000
MiniTest 735   10.000
MiniTest 745   100.000
Statistik

Anzahl der Messwerte
Minimum
Maximum
Mittelwert
Standardabweichung
Variationskoeffizient
Einzelwertstatistik
Blockstatistik (norm-konform/frei konfigurierbar)

Kalibrierung

Werkskalibrierung
Nullpunktkalibrierung
2-Punkt-, 3-Punkt Kalibrierung
Spezial-Kalibriermethode „Rau“
frei einstellbarer Offset

Zusätzliche
Kalibrierprozeduren nach
internationalen Normen

ISO 19840:2004(E)
SSPC-PA2
SS 184160
AS 3894.3

Grenzwertüberwachung

optische und akustische Signalgebung

Maßeinheiten
metrisch
  µm
mm
cm
imperial   mils
inch
thou
Datenschnittstelle

Bluetooth® 4.0
Bluetooth Smart®
Mini-USB

Drucker

Staandard ASCII-Drucker
ElektroPhysik Bluetooth-Drucker

Normen

DIN EN ISO 1461
DIN EN ISO 2064
DIN EN ISO 2178
DIN EN ISO 2360
DIN EN ISO 2808
DIN EN ISO 3882
ISO 19840
ASTM B 244
ASTM B 499
ASTM D 7091
ASTM E 376
AS 3894.3
SS 184160
SSPC-PA 2

Display

Grafikdisplay
Beleuchtung einstellbar

Stromversorgung

2 x AA, LR-06, Mignon
alternativ wiederaufladbare NiMH-Akkus Typ AA / HR6

Betriebstemperaturbereich

-10 °C ... 60 °C

Lagertemperaturbereich

-20 °C ... 70 °C

Abmessungen

157 mm x 75,5 mm x 49 mm

Gewicht
MiniTest 725
MiniTest 735
MiniTest 745
ca. 175 g
ca. 210 g
ca. 175 g / 230 g
