QuintSonic 7

QuintSonic 7

Präzises Schichtdickenmessgerät nach dem Ultraschall-Impuls-Laufzeit-Verfahren.

Das QuintSonic 7 ermöglicht die Messung von bis zu 5 Schichten in einem Messvorgang.

Die Messung von Polymerschichten wie Farben, Lacken und Kunststoffen ist ebenso möglich wie die Messung von Glas-, Keramik- oder Metall-Schichten auf nahezu beliebigem Untergrund. Lack auf Kunststoff, Kupfer auf Keramik, Kunststoff auf Holz oder Glas auf Metall sind typische Schichtsysteme, die sich mit dem QuintSonic 7 messen lassen.

Als erstes Gerät seiner Art ist es mit dem QuintSonic 7 möglich, die Beschichtung auf faserverstärkten Verbundwerkstoffen zu messen, z.B. GFK, CFK, WCP.

Die intelligente Auswertung des gemessenen Ultraschall-Signals ermöglicht eine schnelle Messwertaufnahme von über 40 Messungen pro Minute.

Durch die einfache Kalibrierung und die grafische Darstellung des Messergebnis im A-Bild ist das QuintSonic 7 schnell einsatzbereit und vielseitig verwendbar.

Anwendung

Zerstörungsfreie Messung von:

  • Lack-, Kunststoff-, Glas-, Email- und anderen Schichten auf
        Holz, Kunststoff, Glas, Metall und Keramik

  • Metallschichten auf Kunststoff, Keramik und Holz

  • Bis zu 5 Schichten in einem Messvorgang

Auch geeignet zur Bestimmung der Wanddicke.



Messverfahren

  • Ultraschall-Reflexion (DIN EN ISO 2808, Verfahren 10)



Leistungsmerkmale

  • Durch Sensor-integrierte digitale 32-bit-Signalverarbeitung
        (SIDSP®) schnelle Auswertung des Messsignals und hohe
        Richtigkeit und Wiederholpräzision.

  • Über40 Messwerte pro Minute: Aufsetzen, 1 Sekunde warten,
        fertig

  • Nur 5 mm Messfläche ermöglicht Messung auf kleinen oder
        gewölbten Teilen

  • Grafikdisplay mit Darstellung der Einzelschichten, zoombarem
        A-Bild und menügesteuerter Bedienerführung

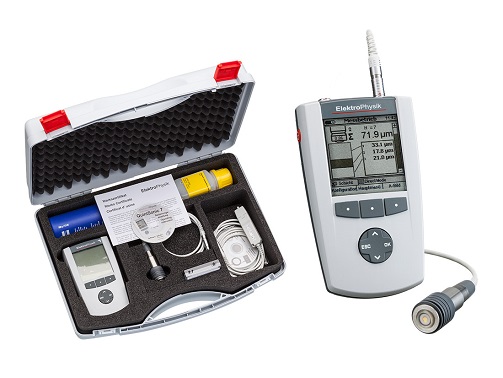

Lieferumfang

  • QuintSonic 7 Grundgerät

  • Ultraschallsensor mit 1 m Sensorkabel

  • USB-Adapterkabel

  • Software QSoft 7 Basic Edition auf CD

  • Bedienungsanleitung deutsch / englisch auf CD

  • 1 Flasche Glycerin-Koppelmittel, 100 ml

  • 1 Flasche ElektroPhysik-Koppelgel, 100 ml

  • 4 x Batterien AA / LR06

  • Kunststoff-Transportkoffer

Technische Daten

Messprinzip Ultraschall-Impuls-Laufzeit-Verfahren
Messbereich /
Auflösung /
Richtigkeit
Nr.  Messbereich  Auflösung  Richtigkeit
1:       356 µm         0,25 µm     0,25 µm
2:       890 µm         0,5 µm       0,5 µm
3:    1.900 µm         1 µm          1 µm
4:    3.900 µm         2 µm          2 µm
5:    7.500 µm         4 µm          4 µm

(bezogen auf 2.375 m/s Schallgeschwindigkeit in allen Schichten)

Kleinste Einzelschichtdicke ca. 10 µm (abhängig von der Schallgeschwindigkeit in der Schicht)
Anzahl Schichten maximal 5 Einzelschichten in einem Messvorgang auswertbar
Mess- und Auswertezeit ca. 1 s
Messfläche 5 mm Ø
Auflagefläche 10 mm Ø
Kleinster Krümmungsradius konvex:   50 mm
konkav:
Anzahl Messreihen 300
Speicherbare Messwerte 250.000
Maßeinheiten µm, mm, mils
Kalibrierung Schallgeschwindigkeits-Kalibrierung für bis zu 5 Schichten
Statistik Anzahl Messwerte
Minimum
Maximum
Mittelwert
Standardabweichung
Variationskoeffizient
Blockstatistik (frei konfigurierbar)
Histogramm
Trenddiagramm
Schnittstellen Infrarot (IrDA® 1.0)
USB
optional RS-232 über zusätzlichen Adapter
Internationale Normen DIN EN ISO 2808
Signalverarbeitung Sensor-integrierte digitale 32-bit-Signalverarbeitung (SIDSP®)
Betriebstemperatur 5 °C - 50 °C
Lagertemperatur -10 °C - 50 °C
Stromversorgung 4 x Mignon Batterie AA / LR06
Netzteil (90 - 240V AC / 48 - 62 Hz)
Abmessungen Gerät:   153 mm x 89 mm x 32 mm

Sensor:   Ø 25 mm x 60 mm

Gewicht Gerät:   310 g
Sensor:   80 g
Kabel:   30 g
