SmarTest

SmarTest ist der intelligente Funksensor zur zerstörungsfreien Schichtdickenmessung und überträgt die Sensordaten via Bluetooth an Ihr Tablet, Smartphone oder an unser Schichtdickenmessgerät MiniTest 745.

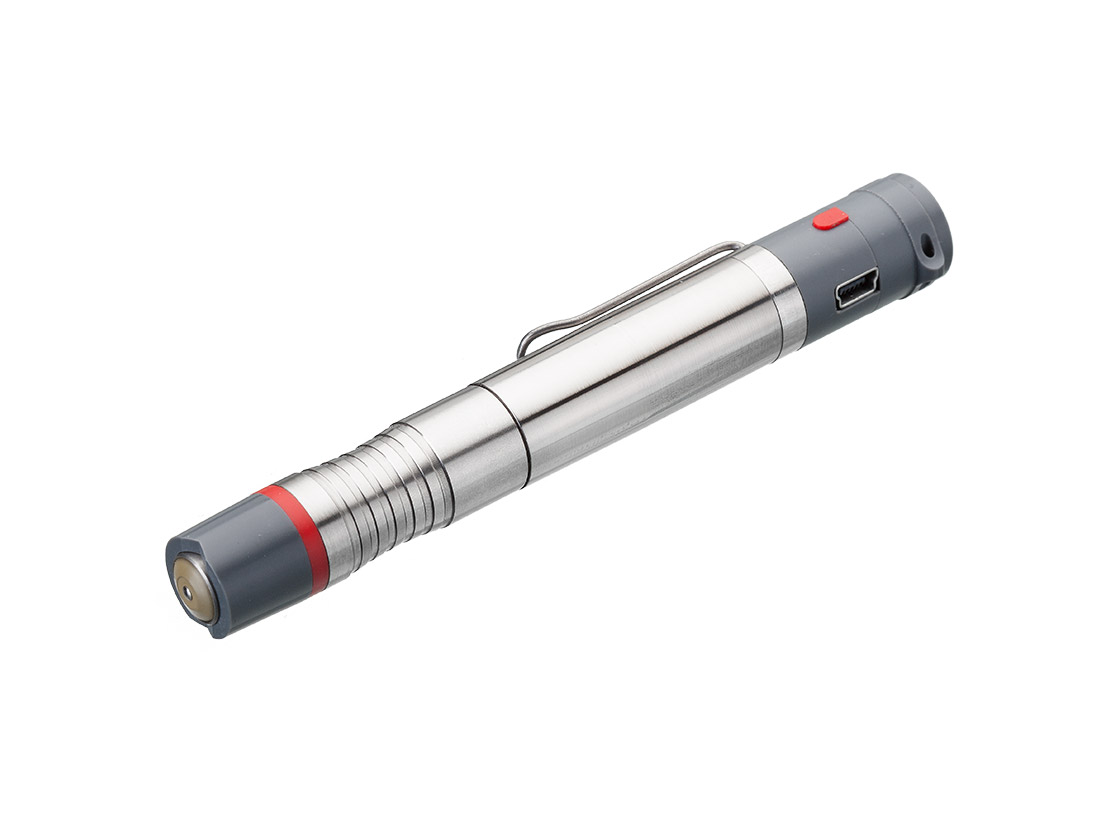

Der Funksensor SmarTest hat mit 16 mm Durchmesser und einer Länge von 125 mm die Form eines etwas dickeren Kugelschreibers und ein niedriges Gewicht von 48 g.

Das ermöglicht Ihnen, den SmarTest überall dabei zu haben.

Im Standardlieferumfang ist der Sensor F 2.6 bzw. FN 2.6 enthalten, der speziell für die Messung auf dünnen Karosserieblechen optimiert wurde und ab einer Blechdicke von 0,3 mm eingesetzt werden kann.

Sie können an den SmarTest alle SIDSP-Sensoren anschliessen und damit eine grosse Bandbreite an Messaufgaben abdecken.



Bedienung

Die Bedienung des SmarTest ist denkbar einfach:

  • Starten Sie die SmarTest-App auf Ihrem Mobilgerät
  • Schalten Sie den Funksensor ein und die Bluetooth-Verbindung
        wird automatisch hergestellt
  • Messen Sie

Die SmarTest-App unterstützt Sie bei allen Schritten durch kontextsensitive Hilfetexte in derzeit 4 Sprachen. Die Bedienung erfolgt menügesteuert über die App mit grafischer Oberfläche.


Messmodi

Es stehen zwei Messmodi zur Verfügung:

  • Einzelwertmodus

    Die Messwerte werden einzeln aufgenommen und dargestellt. So
        können Sie an mehreren Punkten des zu untersuchenden
        Messgegenstands Schichtdickenwerte aufnehmen und dann
        statistisch auswerten.
  • Kontinuierlicher Modus
        Nach Aufsetzen des Sensors werden kontinuierlich Messwerte
        aufgenommen und angezeigt. Dieser Modus ist geeignet, auf einer
        eingegrenzten Fläche die Verteilung der Schichtdicke zu ermitteln
        und Dünn- bzw. Dickstellen aufzufinden. Sie können die im
        kontinuierlichen Modus ermittelten Messwerte durch kurzen Druck
        auf den Einschaltknopf in die Statistik übernehmen

Steuerung - Datenübertragung

Die Steuerung des Sensors und die Übertragung der Messdaten erfolgt via Bluetooth 4.0 bzw. Bluetooth Smart (Low Energy). Sensor und Mobilgerät können dabei ca. 10 Meter voneinander entfernt sein; bei günstigen Übertragungsbedingungen auch mehr.

App-Funktionen

Die SmarTest-App dient der Darstellung des aktuellen Messwertes, der statistischen Auswertung und Speicherung sowie der Steuerung und Kalibrierung des Sensors.

Die Messwerte können im metrischen (μm, mm) und im imperialen (mils) Format angezeigt und verarbeitet werden.

Die Speicherung und Weitergabe der Messwerte erfolgt im CSV-Format.

Drei Kalibriermodi stehen zur Auswahl:

  • Werkskalibrierung
  • 1-Punkt-Kalibrierung auf dem unbeschichteteten
        Messgegenstand (Nullung)
  • 2-Punkt-Kalibrierung (Nullung + 1 Folie)



Anwendung

Zerstörungsfreie Messung von:

  • Unmagnetischen Schichten wie Lacke, Emails, Chrom und Zink
        auf ferromagnetischen Grundwerkstoffen (z.B. Eisen / Stahl)
  • Isolierenden Schichten wie Lacke und Eloxal auf NE-Metallen
        (z.B. Aluminium, Kupfer, Zinkdruckgus, etc.)


Messverfahren

  • Magnet-induktiv (F-Sensoren) (DIN EN ISO 2808, Verfahren 7C)
  • Wirbelstrom (N-Sensoren) (DIN EN ISO 2808, Verfahren 7D)


Leistungsmerkmale

  • Präzisions-Schichtdickenmessgerät mit digitaler Sensorik
  • Es sind alle SIDSP-Sensoren anschliessbar
  • Übertragung der Messdaten via Bluetooth, Reichweite ca. 10 m
  • Anzeige und Bedienerführung durch App in derzeit 4 Sprachen
        (deutsch, englisch, französisch und chinesisch)
  • Verschleissfeste Sonden mit nahezu unbegrenzter Lebensdauer
  • Optimale Temperaturkompensation durch individuelle
        Kompensations-Kennlinien
  • Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der
        Werkskalibrierung
  • Akkuladung für mehr als 8 Stunden Betriebsdauer
  • Ladung des Akkus über Mini-USB-Buchse
  • Fehlmessungen durch zu geringe Akkuladung sind
        ausgeschlossen
  • Speicherung und Weitergabe der Messdaten im CSV-Format


Lieferumfang

  • SmarTest mit Sensor F 2.6 oder FN 2.6
  • Kalibrierset mit Kalibrierstandards und Referenz-Nullplatte(n)
  • USB-Ladegerät mit Mini-USB-Kabel
  • Bedienungsanleitung
  • Herstellerzertifikat
  • Aufbewahrungsetui


Technische Daten

Eigenschaft Wert
Messbereich
F 2.6:    F: 0 ... 2,6 mm
FN 2.6:
  F: 0 ... 2,6 mm
N: 0 ... 1,3 mm
Messmethode
F: magnet-induktiv
N: Wirbelstrom
Richtigkeit
± (1 µm + 0,75% vom Messwert)
Wiederholgenauigkeit
± (0,5 µm + 0,5% vom Messwert)
Auflösung am Messbereichsanfang
0,05 µm
Kleinster Krümmungsradius
konvex: 1,5 mm
konkav: 7,5 mm
Kleinste Messfläche
Ø 5 mm
Kleinste Substratdicke
F: 0,3 mm
N: 40 µm
Betriebstemperaturbereich
-10 °C ... 60 °C
Lagertemperaturbereich
-20 °C ... 70 °C
Interface
Bluetooth® 4.0
Bluetooth Smart®
Mini-USB zur Akkuladung, Stromversorgung und Datentransfer
Stromversorgung
LiFePO4 Akku
Betriebsdauer ca. 8 Stunden bei Dauerbetrieb
Normen
DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, ASTM B244, B499, D7091, E376
Abmessungen
125 mm x Ø 16 mm
Gewicht
48 g
