StratoTest 4100

Für den rauen Betrieb auf der Baustelle konzipiertes Messgerät zur Ermittlung der Dicke von allen im Bau vorkommenden, nichtmetallischen Schichten wie z.B. bituminöse Gemische (Asphalt), Hochofenschlacke, Beton, etc.

Die Messung erfolgt zerstörungsfrei und ist gemäss TP D-StB 12 zugelassen zur Bestimmung der Einzel- und Gesamtdicken im Strassenbau.

Bei der Anwendung im Strassenbau wird typischerweise eine Aluminiumfolie vor dem Aufbringen der nächsten Asphaltschicht aufgebracht; die Folie wird durch die Gesteinsbeimengung zerstossen und dadurch die Haftung der Schichten nicht beeinträchtigt. Jahrzehntelange Erfahrungen im Fernstrassenbau haben gezeigt, dass die Folien keinen Einfluss auf die Stabilität der Asphaltschichten haben.

Im Gegensatz zur Bohrkernmethode wird die Bauschicht nicht verletzt.

Das Auffinden der Messreflektoren kann sowohl durch eine Balkenanzeige im Messgerät als auch über den mitgelieferten Kopfhörer erfolgen.



Für die speziellen Anforderungen im Baugewerbe stehen drei Sondentypen zur Auswahl:

  • N 100ST
        Bis 100 mm für die Messung der Deckschicht im Strassenbau

  • N 400ST
        Messbereich 0 – 400 mm für die Messung der Trag- und
        Deckschichten im Strassenbau

  • N 800ST
        Messbereich 0 – 800 mm für Deponieabdeckungen

Anwendung

Zerstörungsfreie Dickenmessung von unmagnetischen Schichten im Baubereich, z.B.:

  • Asphalt-, Schlacke-, Kies- und Betonschichten im Fahrbahnbau
  • Betonschichten im Deponiebau

Leistungsmerkmale

  • Zerstörungsfreie Messung
  • Zugelassen nach TP D-StB 12
  • Messbereich bis 800 mm
  • Direkte Dickenanzeige
  • Beliebig wiederholbar an der gleichen Messstelle
  • Einfache Auffindbarkeit der Messreflektoren

Lieferumfang

  • Gerät StratoTest 4100
  • Messonde N 400ST

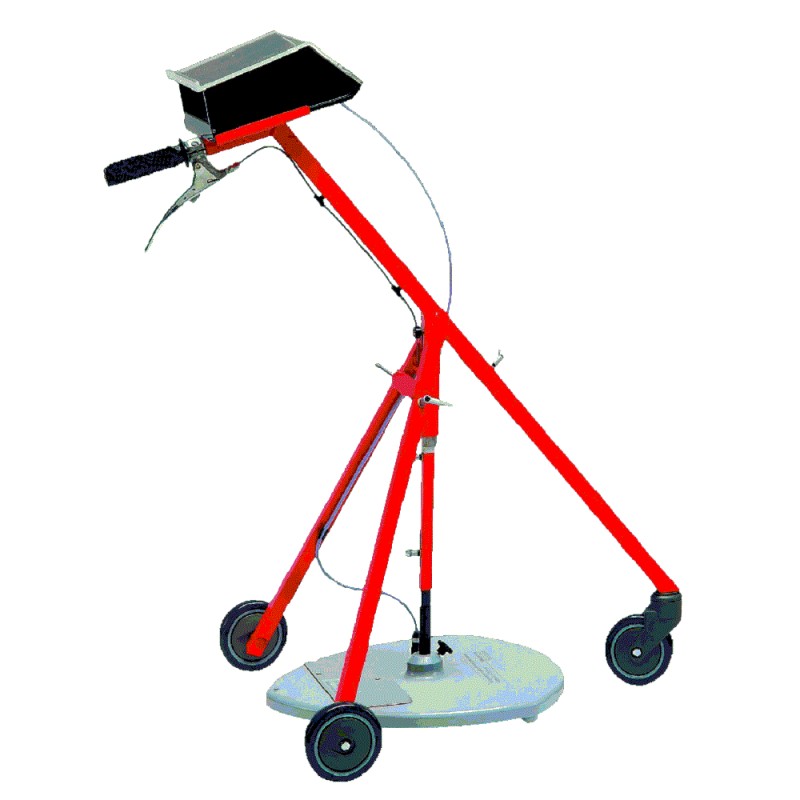

  • Lenkbarer Messwagen
  • Kontrollplatte
  • Kopfhörer
  • 9 V Blockbatterie, Typ 6LR61
  • Kunststofftransportkoffer

Technische Daten

Messverfahren Wirbelstromverfahren
Messbare Schichten alle im Bauwesen vorkommenden nicht-metallischen Werkstoffe
Messreflektoren

Alu-Bänder und große Stahlflächen in allen gängigen eingeführten Maßen

(Die Messreflektoren sind ebenfalls bei uns zu beziehen. Bitte fordern Sie ein Angebot an.)

Messbereich 0 ... 40 cm (N40OST Standard-Sonde)
0 ... 10 cm (N10OST, optional)
0 ... 80 cm (N800ST optional)
Auflösung 0.01 cm:   0 ... 5 cm

0.02 cm:   5 ... 10 cm
0.1 cm:   10 ... 30 cm
0.2 cm:   30 ... 35 cm
0.4 cm:   35 ... 40 cm

Messunsicherheit Reflektorgröße Messbereich Messunsicherheit
(Standard-Sonde)



0,7 m x 0,3 m
1,0 m x 0,3 m
0 ... 30
30 ... 35
35 ... 40
± 0,1 cm +2 % *
± 2 % *
± 3 % *
* vom Messwert
  0,6 m x 0,6 m
1,0 m x 1,0 m steel
0 ... 30

30 ... 35
35 ... 40

± 0,1 cm +2 % *
± 2 % *
± 2 %*
* vom Messwert
Anzeige digital auf LCD-Display
Datenspeicher

DIREKT-Modus: ca. 500 Einzelwerte inklusive Statistikwerte

BAUSTELLEN-Modus: ca. 6.000 Einzelwerte inklusive Statistikwerteunterteilt in 5 Baustellen mit je 300 Stationenmit je 4 Messpositionen/Station mit je 5 Schichtarten/Messposition

Akku ~ 20 hours
Stromversorgung 1 x 9-V-Alkali-Batterie
Umgebungstemperatur Gerät:   0 °C - 50 °C
Sonde:
   0 °C - 70 °C




Anwendungsbeispiele ...
